3.5寸ESP32开发板WIFI蓝牙TFT显示屏模块320*480电阻触摸屏
产品介绍
自带ESP32-32E模组，开发方便，开发资源充足
3.5寸彩屏，320x480分辨率最，大支持262K色（RGB666），显示色彩丰富
接口丰富，方便连接各种外设（I2C、SPI、UART等外设）
支持外接喇叭，播放音频
自带RGB三色指示灯，指示状态丰富
自带电阻触摸屏，方便人机交互
标准的TYPE-C接口，方便程序下载和供电
自带micro TF卡槽，方便扩展存储
支持外接锂电池，轻巧便携
自带电池充电管理电路，可确保电池安全充放电
提供丰富的示例程序，方便学习
提供底层驱动技术支持,WIKI资料在线更新
模块老化测试多重检测可达军工级标准，支持长期稳定工作
产品参数
ESP32主控参数
| 名称 | 参数 |
|---|---|
| 模组 | ESP32-32E |
| CPU | ESP32-D0WD-V3,Xtensa双核32位LX6 微处理器 |
| 主频 | 240MHz（最大） |
| 存储 | 448KB ROM+520KB SRAM+16KB RTC SRAM+4MB外接QSPI Flash |
| WIFI | 2.4GHz、802.11b/g/n模式 |
| 蓝牙 | 蓝牙 V4.2 BR/EDR 和蓝牙LE标准 |
| 工作电压 | 3.0~3.6(V) |
| 工作温度 | –40~85(℃) |
液晶屏参数
| 名称 | 参数 |
|---|---|
| 屏幕尺寸 | 3.5 inch |
| 屏幕类型 | TN TFT |
| 分辨率 | 320xRGBx480(pixels) |
| 有效显示区 | 48.96(W)x73.44(H)(mm) |
| 颜色数目 | 最大：262K(RGB666) 常用：65K(RGB565) |
| 驱动IC | ST7796U |
| 显示接口 | 4-Line SPI(接到ESP32上) |
| 像素尺寸 | 0.153(H)x0.153(mm) |
| 可视角度 | 12 0’CLOCK |
| 背光亮度(典型值) | 300 cd/m2 |
| 背光灯类型 | White LED*6 |
| 工作温度 | -20~60(℃) |
| 存储温度 | -30~70(℃) |
触摸屏参数
| 名称 | 参数 |
|---|---|
| 有效区尺寸 | 3.5 inch |
| 触摸屏类型 | 电阻触摸屏 |
| 触摸屏分辨率 | 320x480(pixels) |
| 驱动IC | XPT2046 |
| 可视窗口尺寸 | 49.50(W)x77.24(H)(mm) |
| 通信接口 | SPI |
| 结构材质 | ITO膜+ITO玻璃 |
| 工作温度 | -10~60(℃) |
| 存储温度 | -20~70(℃) |
尺寸参数
| 名称 | 参数 |
|---|---|
| 液晶屏外形尺寸 | 55.50±0.2(W)x84.96±0.2(H)x2.5±0.1(D)(mm)(不含排线和背胶) |
| 触摸屏外形尺寸 | 55.0±0.2(W)x84.36±0.2(H)x1.20 ±0.1(D)(mm)(不含排线和背胶) |
| 模块外形尺寸 | 有触摸屏：55.50(W)x101.50(H)x5.80(D)(mm) 无触摸屏：55.50(W)x101.50(H)x4.60(D)(mm) |
电池充电参数
| 名称 | 参数 |
|---|---|
| 充电电压 | 范围：4.2~6.5(V) 典型值：5V |
| 充电电流 | 最大值：500mA 模块实际值：290mA |
| 充电饱和电压 | 4.24V |
| 充电温度 | 模块实际最大值：62℃ |
| 充电电池规格 | 3.7V聚合锂电池 |
电气参数
| 名称 | 参数 |
|---|---|
| 工作电压 | 5.0V |
| 背光电流 | 104mA |
| 总电流 | ESP32复位时：40mA 仅有显示屏工作时：160mA 显示屏、喇叭、电池充电都工作时：510mA |
| 功耗 | 0.89W（仅显示屏工作时） |
| 亮度 | 300cd/m2（典型值） |
基本参数
| 名称 | 参数 |
|---|---|
| 供电接口 | TYPE-C |
| 重量（包含包装） | E32R35T: 112g E32N35T:101g |

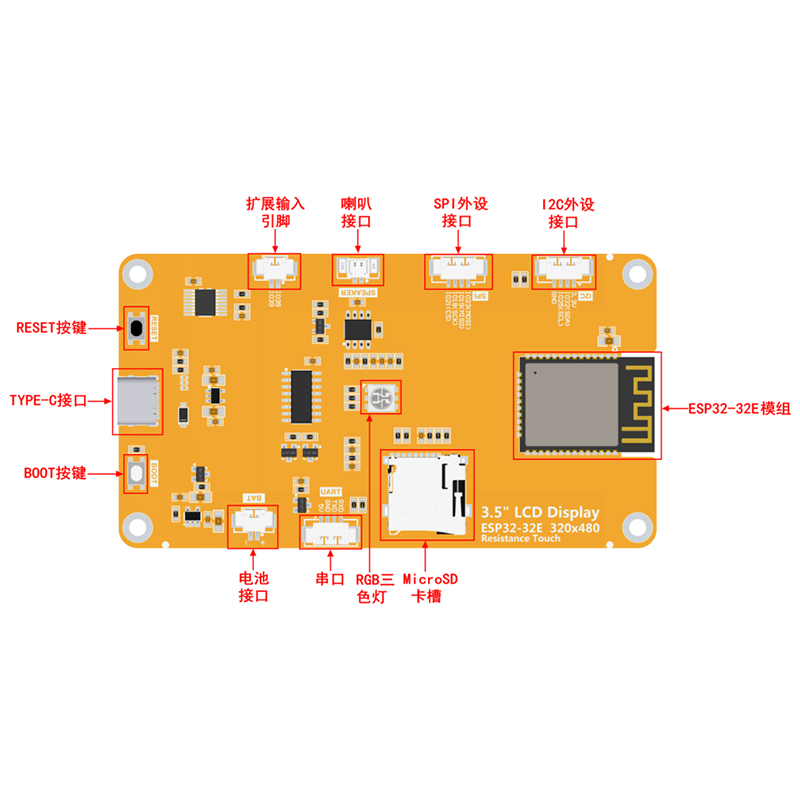

接口定义
接口功能说明
| 接口 | 功能说明 |
|---|---|
| ESP32-32E模组 | 显示模块主控，控制板载外设和外接外设。 |
| MicroSD卡槽 | 插入Micro SD卡，用来扩展存储空间，例如存放字库、图片、音频文件等大数据内容。 |
| RGB三色灯 | 包含红、绿、蓝三种颜色的LED灯，每种灯都可由IO控制，用来指示状态。 |
| 串口 | 1.25mm 4P座子。可用于串口调试、下载以及通信。需外接USB转串口模块。 |
| 电池接口 | 1.25mm 2P座子，用于接入3.7V聚合锂电池， 通过电池充电管理电路对电池进行充电，也可用于电池供电。 注意接口正、负极。 |
| BOOT按键 | 用于进入下载模式或者按键测试。 按住此按键上电，然后松开可进入下载模式， 或者上电后，按住此按键，再按RESET键，松开RESET键后，再松开此按键，也可以进下载模式。 不需要进入下载模式时，此按键可做普通按键使用。 |
| TYPE-C接口 | 用于模块供电和下载程序。此接口和模块上的一键下载电路相连， 可实现自动进入下载模式（无需按BOOT键）。 |
| RESET按键 | 用于ESP32主控以及LCD复位，按下后电平复位。 |
| 扩展输入引脚 | 1.25mm 2P座子。IO35和IO39两个只有输入功能的IO，用于接入输入信号。 |
| 喇叭接口 | 1.25mm 2P座子。用于接入喇叭播放音频。 |
| SPI外设接口 | 1.25mm 4P座子。用于外接SPI通信设备，此SPI接口和MicroSD共用。可做普通IO使用。 |
| I2C外设接口 | 1.25mm 4P座子。用于外接IIC通信设备。可做普通IO使用。 |
ESP32引脚分配
| 板载设备 | ESP32连接引脚 | 板载设备引脚说明 |
|---|---|---|
| 液晶屏 | IO15 | 液晶屏片选控制信号，低电平有效 |
| IO2 | 液晶屏命令/数据选择控制信号 高电平：数据，低电平：命令 | |
| IO14 | SPI总线时钟信号（液晶屏和触摸屏共用） | |
| IO13 | SPI总线写数据信号（液晶屏和触摸屏共用） | |
| IO12 | SPI总线读数据信号（液晶屏和触摸屏共用） | |
| EN | 液晶屏复位控制信号，低电平复位（和ESP32-32E主控共用复位引脚） | |
| IO27 | 液晶屏背光控制信号（高电平点亮背光，低电平关闭背光） | |
| 电阻触摸屏 | IO14 | SPI总线时钟信号（触摸屏和液晶屏共用） |
| IO13 | SPI总线写数据信号（触摸屏和液晶屏共用） | |
| IO12 | SPI总线读数据信号（触摸屏和液晶屏共用） | |
| IO33 | 电阻触摸屏片选控制信号，低电平有效 | |
| IO36 | 电阻触摸屏触摸中断信号，产生触摸时，输入低电平到主控 | |
| RGB三色灯 | IO22 | 红色LED灯（共阳极，低电平点亮，高电平关闭） |
| IO16 | 绿色LED灯（共阳极，低电平点亮，高电平关闭） | |
| IO17 | 蓝色LED灯（共阳极，低电平点亮，高电平关闭） | |
| MicroSD 卡 | IO5 | SD卡片选信号，低电平有效 |
| IO23 | SD卡SPI总线写数据信号（MicroSD 卡和SPI外设共用） | |
| IO18 | SD卡SPI总线时钟信号（MicroSD 卡和SPI外设共用） | |
| IO19 | SD卡SPI总线读数据信号（MicroSD 卡和SPI外设共用） | |
| 音频 | IO4 | 音频使能信号，低电平使能，高电平禁止 |
| IO26 | 音频信号DAC输出信号 | |
| 按键 | IO0 | 下载模式选择按键（按住该按键上电，然后松开就会进入下载模式） |
| EN | ESP32-23E复位按键，低电平复位（和液晶屏复位共用） | |
| 串口 | RXD0(IO3) | ESP32-32E串口接收信号（如果不使用串口，可做普通IO使用） |
| TXD0(IO1) | ESP32-32E串口发送信号（如果不使用串口，可做普通IO使用） | |
| 电池 | IO34 | 电池电压ADC值获取信号（输入） |
| SPI外设 | IO21 | SPI外设片选信号，低电平有效（如果不使用SPI设备，可做普通IO使用） |
| IO18 | SPI外设的SPI总线时钟引脚 （SPI外设和MicroSD 卡共用，如不使用SPI设备或者SD卡，可做普通IO使用） | |
| IO19 | SPI外设的SPI总线读数据引脚 （SPI外设和MicroSD 卡共用，如不使用SPI设备或者SD卡，可做普通IO使用） | |
| IO23 | SPI外设的SPI总线写数据引脚 （SPI外设和MicroSD 卡共用，如不使用SPI设备或者SD卡，可做普通IO使用） | |
| I2C外设 | IO25 | I2C外设的I2C总线时钟引脚（如果不使用I2C设备，可做普通IO使用） |
| IO32 | I2C外设的I2C总线数据引脚（如果不使用I2C设备，可做普通IO使用） | |
| 未使用 | IO35 | 只能做输入IO使用 |
| IO39 |
| 生产厂家 | 润中 |
| 产品型号 | MTR035S-ESP32-32E |
| 分辨率 | 320*480 |
| 接口 | SPI |
| IC或兼睿IC | ST7796U |
| 显示与背景色 | 黑色 |
| 屏幕尺寸 | 3.5寸 |
| 连接方式 | SPI |
| 外形尺寸 | 55.50±0.2(W)x84.96±0.2(H)x2.5±0.1(D)(mm) |
| 视域 | 49.50(W)x77.24(H)(mm) |
| 点间距 | 0.153(H)x0.153(mm) |
| CPU | ESP32-D0WD-V3,Xtensa双核32位LX6 微处理器 |
| 主频 | 240MHz（最大） |
| 存储 | 448KB ROM+520KB SRAM+16KB RTC SRAM+4MB外接QSPI Flash |
| WIFI | 2.4GHz、802.11b/g/n模式 |
| 蓝牙 | 蓝牙 V4.2 BR/EDR 和蓝牙LE标准 |
| 工作电压 | 3.0~3.6(V) |
| 触摸屏类型 | 电阻触摸屏 |
| 工作温度 | -10~650(℃) |
| 储藏温度 | -20~60(℃) |
-
