2.4寸ESP32开发板WIFI蓝牙TFT显示屏240*320电阻触摸屏

￥39.00￥49.00 库存:999
立即购买
加入购物车
产品描述 产品参数 客户评价 产品问答 大单询价 相关推荐

产品介绍


  • 自带ESP32-32E模组，开发方便，开发资源充足

  • 2.4寸彩屏，240x320分辨率，最大支持262K色（RGB666）,显示色彩丰富

  • 接口丰富，方便连接各种外设（SPI、UART等外设）

  • 支持外接喇叭，播放音频

  • 自带RGB三色指示灯，指示状态丰富

  • 自带电阻触摸屏，方便人机交互

  • 标准的TYPE-C接口，方便程序下载和供电

  • 自带micro TF卡槽，方便扩展存储

  • 支持外接锂电池，轻巧便携

  • 自带电池充电管理电路，可确保电池安全充放电

  • 提供丰富的示例程序，方便学习

  • 提供底层驱动技术支持,WIKI资料在线更新

  • 模块老化测试多重检测可达军工级标准，支持长期稳定工作


产品参数


ESP32主控参数

名称参数
模组ESP32-32E
CPUESP32-D0WD-V3,Xtensa双核32位LX6 微处理器
主频240MHz（最大）
存储448KB ROM+520KB SRAM+16KB RTC SRAM+4MB外接QSPI Flash
WIFI2.4GHz、802.11b/g/n模式
蓝牙蓝牙 V4.2 BR/EDR 和蓝牙LE标准
工作电压3.0~3.6(V)


液晶屏参数

名称参数
屏幕尺寸2.4 inch
屏幕类型IPS TFT
分辨率240xRGBx320(pixels)
有效显示区36.20(W)x49.0(H)(mm)
颜色数目最大：262K(RGB666)

常用：65K(RGB565)

驱动ICST7789
显示接口4-Line SPI(接到ESP32上)
像素尺寸0.15(H)x0.15(mm)
可视角度ALL ’CLOCK
背光亮度(典型值)220 cd/m2
背光灯类型White LED*4
工作温度-20~60(℃)
存储温度-30~70(℃)


触摸屏参数

名称参数
有效区尺寸2.4 inch
触摸屏类型电阻触摸屏
驱动ICXPT2046
可视窗口尺寸38.36(W)x50.70(H)(mm)
通信接口SPI
结构材质ITO膜+ITO玻璃
工作温度-20~60(℃)
存储温度-30~70(℃)


尺寸参数

名称参数
液晶屏外形尺寸42.60±0.2(W)x60±0.2(H)x2.34±0.1(D)(mm)(不含排线和背胶)
触摸屏外形尺寸42.60±0.1(W)x57.25±0.1(H)x1.0 (D)(mm)(不含排线和背胶)
模块外形尺寸42.89(W)x74.33(H)x5.44(D)(mm)


电池充电参数

名称参数
充电电压范围：4.2~6.5(V)

典型值：5V

充电电流最大值：500mA

模块实际值：367mA

充电饱和电压4.2V
充电温度模块实际最大值：62℃
充电电池规格3.7V聚合锂电池


其他参数

名称参数
SKUE32R24P
供电接口TYPE-C
重量（包含包装）E32R24: 90g

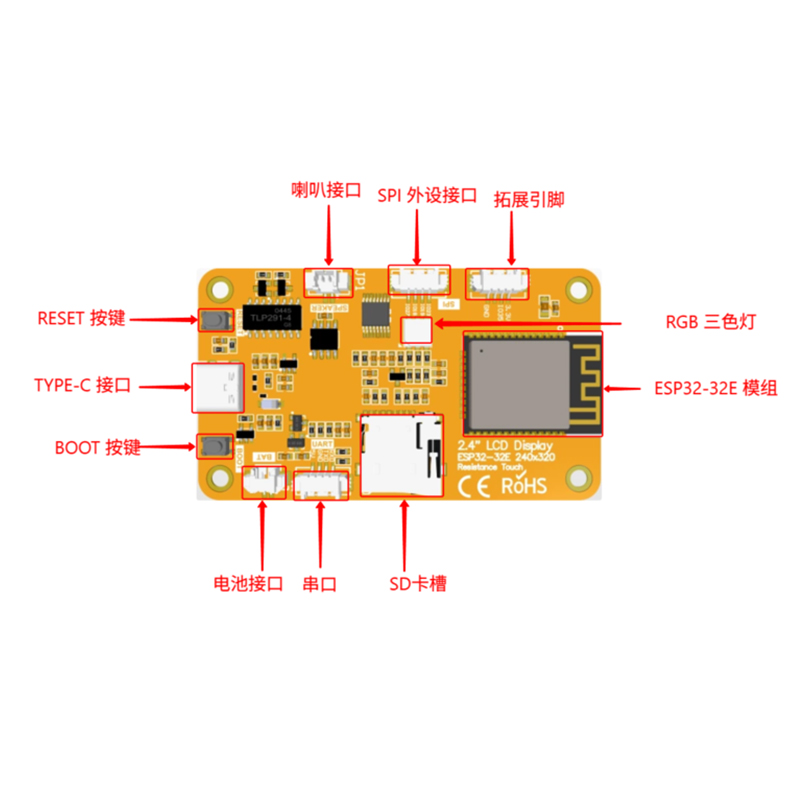

接口定义


接口功能说明

接口功能说明
ESP32-32E模组显示模块主控，控制板载外设和外接外设。
SD卡槽插入Micro SD卡，用来扩展存储空间，例如存放字库、图片、音频文件等大数据内容。
RGB三色灯包含红、绿、蓝三种颜色的LED灯，每种灯都可由IO控制，用来指示状态。
串口1.25mm 4P座子。可用于串口调试、下载以及通信。需外接USB转串口模块。
电池接口1.25mm 2P座子，用于接入3.7V聚合锂电池，

通过电池充电管理电路对电池进行充电，也可用于电池供电。 注意接口正、负极。

BOOT按键用于进入下载模式或者按键测试。

按住此按键上电，然后松开可进入下载模式，

或者上电后，按住此按键，再按RESET键，

松开RESET键后，再松开此按键，也可以进下载模式。

不需要进入下载模式时，此按键可做普通按键使用。

TYPE-C接口用于模块供电和下载程序。此接口和模块上的一键下载电路相连，

可实现自动进入下载模式（无需按BOOT键）。

RESET按键用于ESP32主控以及LCD复位，按下后电平复位。
扩展输入引脚1.25mm 4P座子。引出GND、3.3V、IO35三个引脚，

其中IO35只能做输入引脚使用。

喇叭接口1.25mm 2P座子。用于接入喇叭播放音频。
SPI外设接口1.25mm 4P座子。用于外接SPI通信设备，

此SPI接口和MicroSD共用。可做普通IO使用。


ESP32引脚分配

板载设备ESP32连接引脚板载设备引脚说明
液晶屏IO15液晶屏片选控制信号，低电平有效
IO2液晶屏命令/数据选择控制信号

高电平：数据，低电平：命令

IO14液晶屏SPI总线时钟信号
IO13液晶屏SPI总线写数据信号
EN液晶屏复位控制信号，低电平复位（和ESP32-32E主控共用复位引脚）
IO21液晶屏背光控制信号（高电平点亮背光，低电平关闭背光）
电阻触摸屏IO25电阻触摸屏SPI总线时钟信号
IO32电阻触摸屏SPI总线写数据信号
IO39电阻触摸屏SPI总线读数据信号
IO33电阻触摸屏片选控制信号，低电平有效
IO36电阻触摸屏触摸中断信号，产生触摸时，输入低电平到主控
RGB三色灯IO22红色LED灯（共阳极，低电平点亮，高电平关闭）
IO16绿色LED灯（共阳极，低电平点亮，高电平关闭）
IO17蓝色LED灯（共阳极，低电平点亮，高电平关闭）
MicroSD 卡IO5SD卡片选信号，低电平有效
IO23SD卡SPI总线写数据信号（MicroSD 卡和SPI外设共用）
IO18SD卡SPI总线时钟信号（MicroSD 卡和SPI外设共用）
IO19SD卡SPI总线读数据信号（MicroSD 卡和SPI外设共用）
音频IO4音频使能信号，低电平使能，高电平禁止
IO26音频信号DAC输出信号
按键IO0下载模式选择按键（按住该按键上电，然后松开就会进入下载模式）
ENESP32-23E复位按键，低电平复位（和液晶屏复位共用）
串口RXD0(IO3)ESP32-32E串口接收信号（如果不使用串口，可做普通IO使用）
TXD0(IO1)ESP32-32E串口发送信号（如果不使用串口，可做普通IO使用）
电池IO34电池电压ADC值获取信号（输入）
SPI外设IO27SPI外设片选信号，低电平有效

（如果不使用SPI设备，可做普通IO使用）

IO18SPI外设的SPI总线时钟引脚

（SPI外设和MicroSD 卡共用，如不使用SPI设备或者SD卡，可做普通IO使用）

IO19SPI外设的SPI总线读数据引脚

（SPI外设和MicroSD 卡共用，如不使用SPI设备或者SD卡，可做普通IO使用）

IO23SPI外设的SPI总线写数据引脚

（SPI外设和MicroSD 卡共用，如不使用SPI设备或者SD卡，可做普通IO使用）

未使用IO35只能做输入IO使用


生产厂家 润中
产品型号 MTR024S-ESP32-32E
分辨率 240*320
接口 SPI
IC或兼睿IC ST7789
显示与背景色 黑色
屏幕尺寸 2.4寸
连接方式 SPI
外形尺寸 42.60±0.2(W)x60±0.2(H)x2.34±0.1(D)(mm)
视域 38.36(W)x50.70(H)(mm)
点间距 0.15(H)x0.15(mm)
CPU ESP32-D0WD-V3,Xtensa双核32位LX6 微处理器
主频 240MHz（最大）
存储 448KB ROM+520KB SRAM+16KB RTC SRAM+4MB外接QSPI Flash
WIFI 2.4GHz、802.11b/g/n模式
蓝牙 蓝牙 V4.2 BR/EDR 和蓝牙LE标准
工作电压 3.0~3.6(V)
触摸屏类型 电阻触摸屏
工作温度 -20~60(℃)
储藏温度 -30~70(℃)
