树莓派5寸显示屏D款1024*600分辩率430亮度HDMI接口电容触摸

￥220.00￥240.00 库存:4999
立即购买
加入购物车
产品描述 产品参数 客户评价 产品问答 大单询价 相关推荐

产品介绍


  • 5寸标准显示器，采用IPS全视角面板

  • 物理分辨率1024×600点阵，显示效果细腻

  • HD输入带缩放功能支持更高分辨率(最高支持1920X1080输入)

  • 带电容触摸屏，支持5点触摸控制，USB触摸，免驱

  • 支持USB调光功能，配套上位机软件实现在线调光；

  • 自带OSD菜单调节功能(可调节对比度/亮度/开关机等)

  • 兼容Raspberry Pi、BB Black、Banana Pi等主流mini PC

  • 作为Raspberry Pi显示器使用时，支持Raspbian、Ubuntu、WIN10 IOT等系统，多点触控，免驱

  • 作为计算机显示器使用时，支持Windows 7/ 8/ 8 .1/ 10/11系统，五点触控，USB免驱

  • 支持微软索尼PS4、XBOx360和任天堂等常用游戏主机

  • 本产品通过CE、RoHS认证


产品参数


  • 尺寸: 5.0(inch)

  • 分辨率: 1024×600(dots)

  • 材质: IPS

  • 触摸: 5点电容触摸

  • 表面亮度: 430cd/m2

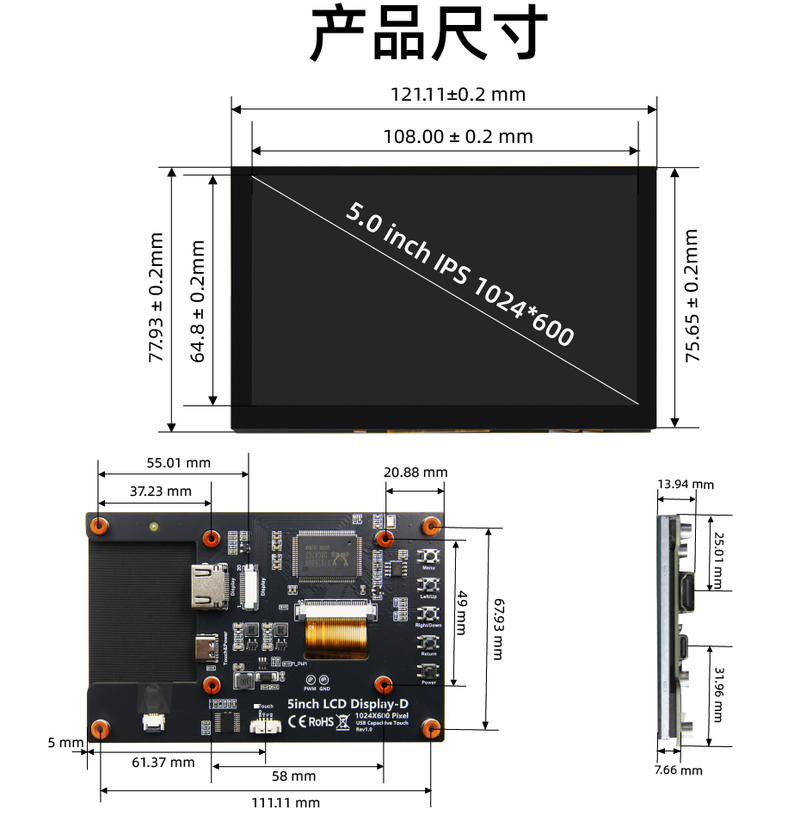

  • 外形尺寸: 121.11（W）*77.93（H）*13.94（T）(mm)

  • 包装尺寸: 153*135*51 (mm)

  • 重量(含包装): 254(g)

  • 功耗: 2.3W


硬件说明

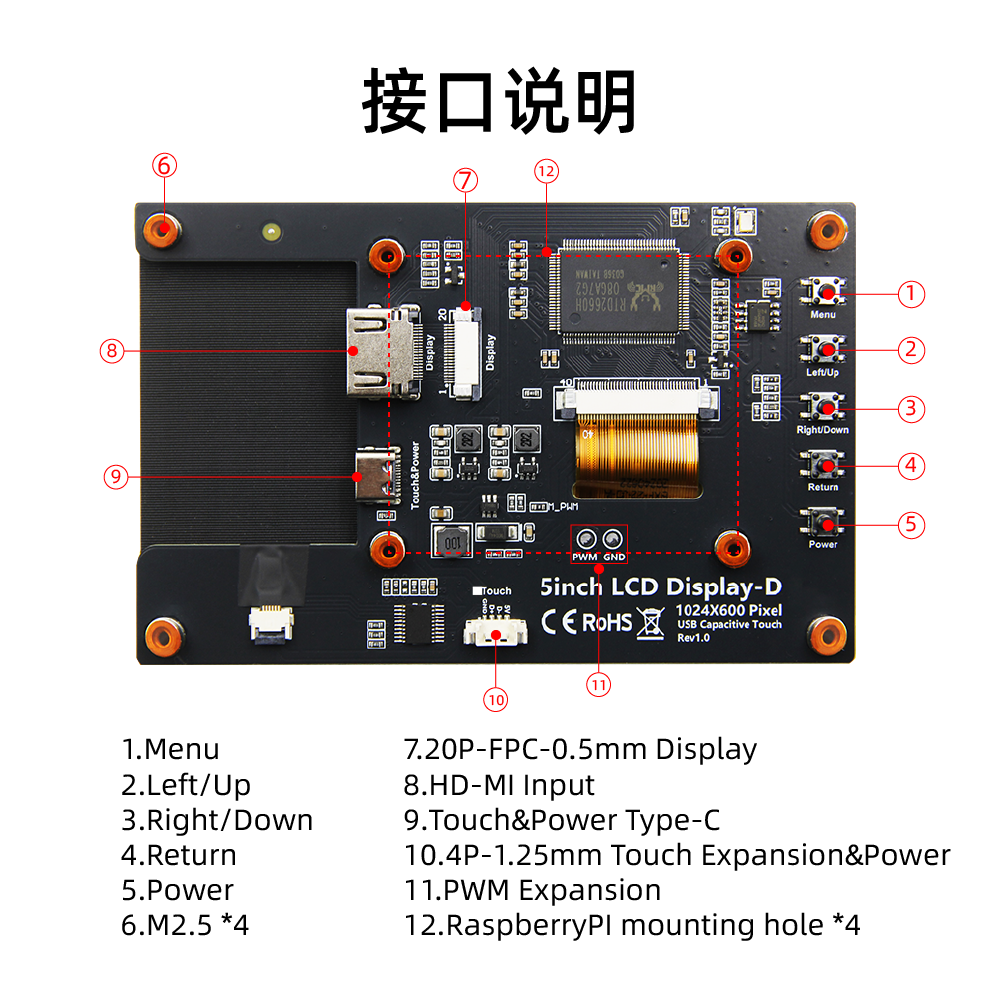

接口功能说明

接口说明
1:Menu显示OSD设置菜单 / 选择键
2:Left/Up方向键<- （背光快捷调节键）
3:Right/Down方向键-> （背光快捷调节键）
4:Return设置显示菜单时，返回上一级
5:Power打开或关闭LCD显示，以降低功耗
6:M2.52.5mm铜柱
7:Display接口用于连接主板和 LCD 显示屏进行HDMI传输
8: HDMI接口使用HDMI线和信号源设备连接
9: Power使用 TypeC-USB线和信号源设备连接，此接口用于触摸和供电
11: PWM外部接口此接口可用于外部PWM调试，需自行焊接
12:Raspberry Pi hole2.5mm铜柱，可以连接固定树莓派


20Pin-0.5mm-FPC⑦ 扩展接口引脚定义


PIN引脚功能说明

1NC — 悬空

2RX0_N — 0通道差分数据负

3GND — 接地

4RX0_P — 0通道差分数据正

5RX1_N — 1通道差分数据负

6GND — 接地

7RX1_P — 1通道差分数据正

8RX2_N — 2通道差分数据负

9GND — 接地

10RX2_P — 2通道差分数据正

PIN引脚功能说明

11RXC_P — 时钟正

12GND — 接地

13RXC_N — 时钟负

14NC — 悬空

15NC — 悬空

16HDMI SCL — IIC时钟

17HDMI SDA — IIC数据

18GND — 接地

19HDMI 5V — 5V电源

20HDMI HPD0 — 热插拔检测


4Pin-1.25mm⑩ 触摸扩展接口引脚定义


引脚标识功能说明
15V电源引脚， 提供 5V 电源
2D+数据传输引脚， 用于传输差分数据信号
3D-数据传输引脚， 用于传输差分数据信号
4GND接地引脚


生产厂家 润中
产品型号 MTR05004HC
分辨率 1024*600
视频输入接口 HDMI
显示与背景色 黑色
屏幕尺寸 5寸
显示类型 IPS
外形尺寸 121.11（W）*77.93（H）*13.94（T）mm
可选配触摸屏 5点电容触摸
工作温度 -20℃~70℃
储藏温度 -30℃~80℃
