0.96寸串口TFT圆形液晶屏240*198分辨率4L_SPI接口300亮度

￥12.00￥15.00 库存:3999
立即购买
加入购物车
产品描述 产品参数 客户评价 产品问答 大单询价 相关推荐

产品介绍


  • 0.96寸彩屏，240x198分辨率65K色，显示色彩丰富细腻

  • 升级采用IPS全视角面板，可视角度佳

  • 板载电平转换电路，兼容5V和3.3V MCU

  • 采用4线制SPI串行总线，节约I/O引脚

  • 模块可选有玻璃盖板/无玻璃盖板

  • 独特的圆形显示屏

  • 模块输入支持1.25mm间距的插槽接口

  • 提供丰富的示例学习程序(ESP32/STM32/Arduino UNO&Mega2560/C51/CH32/RaspberryPi)

  • 提供底层驱动技术支持,WIKI资料在线更新

  • 模块老化测试多重检测可达军工级标准，支持长期稳定工作


产品参数


名称参数
液晶屏参数
屏幕尺寸0.96 inch
屏幕类型IPS
分辨率240xRGBx198 (pixels)
有效显示区24.408(W)x20.137(H)(mm)
最大颜色数目65K
驱动ICST7789H2
显示接口4-Line SPI
像素尺寸0.1017(H)x0.1017(V)(mm)
可视角度ALL 0’CLOCK
背光亮度(典型值)300(cd/m2)
背光灯类型White LED*2
工作温度-10~60(℃)
存储温度-20~70(℃)
尺寸参数
液晶屏外形尺寸27.4±0.2(W)x27.0±0.2(H)x1.31±0.15(D)(mm)(不包含背胶)
模块外形尺寸无玻璃盖板：29.73(W)x28.14(H)x6.66(D)(mm)(包含定位柱)

有玻璃盖板：31.88(W)x31.88(H)x9.65(D)(mm)(包含定位柱)

电气参数
工作电压5.0 V/3.3V
背光电流40 mA
功耗0.09 W
其他参数
SKU无玻璃盖板：MTR009603S

有玻璃盖板：MTR009603S-2

外部接口8P 1.25mm插槽接口
重量(包含包装)MTR009603S：21g

MTR009603S-2：25g

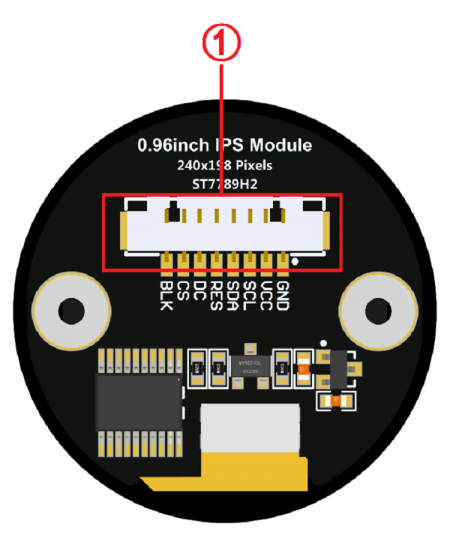

接口定义



接口功能说明


序号接口功能说明
①8P插槽1.25mm间距插槽，模块信号输入引脚


引脚功能说明


序号模块引脚引脚说明
1GND液晶屏电源地
2VCC液晶屏电源正（推荐接5V。接3.3V时，背光亮度会稍暗）
3SCL液晶屏SPI总线时钟信号
4SDA液晶屏SPI总线写数据信号
5RES液晶屏复位控制信号，低电平复位
6DC液晶屏命令/数据选择控制信号

高电平：数据，低电平：命令）

7CS液晶屏片选控制信号，低电平有效
8BLK液晶屏背光控制信号（如需要控制，请接引脚，如不需控制，可以不接）


生产厂家 润中
产品型号 MTR009603S
分辨率 240*198
接口 4L_SPI
IC或兼睿IC ST7789H2
显示与背景色 黑色
屏幕尺寸 0.96寸
PCB底板尺寸 27.4±0.2(W)x27.0±0.2(H)x1.31±0.15(D)(mm)
视域 24.408(W)x20.137(H)(mm)
显示器类型 TFT
可选配触摸屏 可选
电源电压(典型值) 5.0 V/3.3V
工作温度 -20℃~60℃
储藏温度 -30℃~70℃
